SON-X 超音波振動ツール&加工面追従型ツールホルダー

超精密加工技術の限界を広げる!

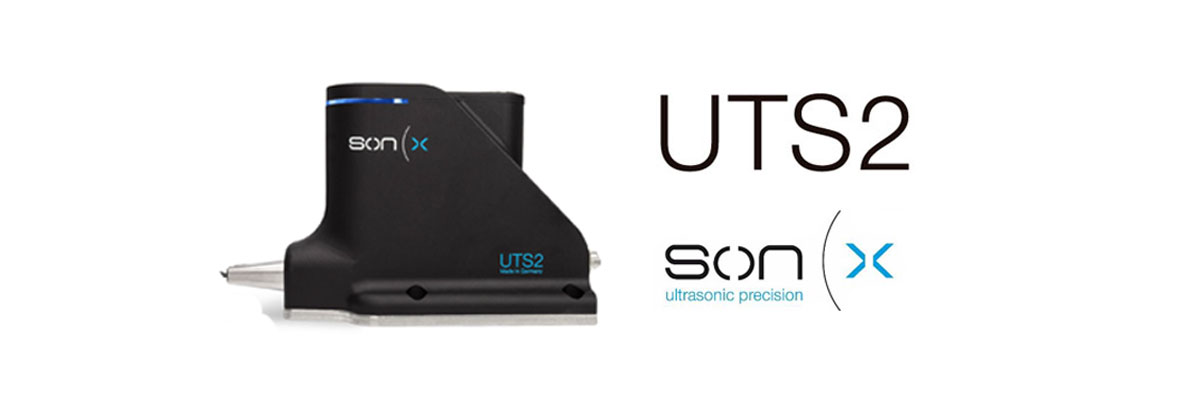

UTS2 超音波振動ツール

Ultrasonic Tool System

<特徴>

  • UTS2は、単結晶ダイヤモンドツールと超音波振動アシストにより、ステンレス鋼等へ直接機械加工することが可能です。

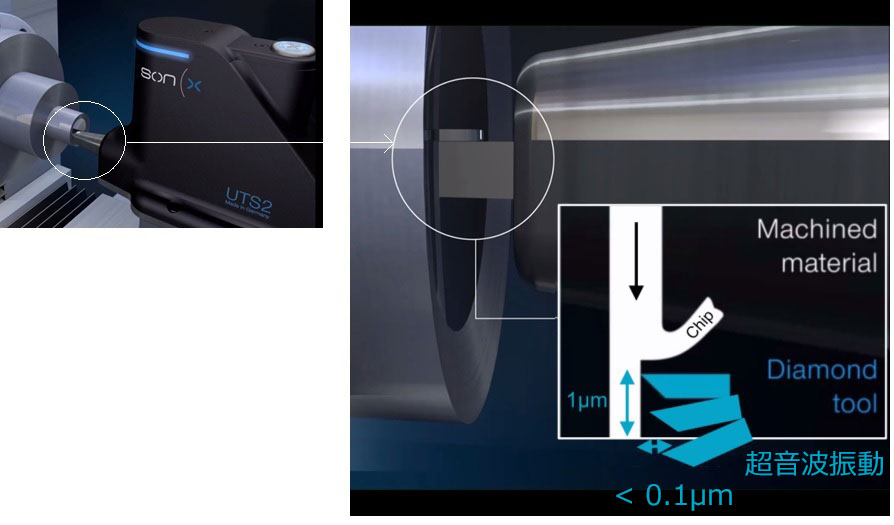

  • 超音波振動子により、ダイヤモンドツールを100KHzで上下振動させます。
  • コンパクトなデザインにより、ほとんどの市販超精密加工機に取り付けることが可能です。そのためにマイクロ高さ調整台がオプションで用意されています
  • 球面、非球面、回折、フレネル、非回転対象形状(自由形状波形)、またそれらの複合形状など多種多様の形状の加工が行えます。
  • 超音波振動アシストにより、工具摩耗が軽減されます。

UTS2

CTH-one 加工面追従型ツールホルダー

Compliant Tool Holder

<特徴>

  • 従来装置への”Plugand Play”ソリューションです。
  • ロボットや従来のミリング装置で研削およびポリッシング加工が可能です。
  • 従来のプログラミングの使用が可能です。
  • 標準HSKインターフェイスによる取付けが可能です。
  • 柔軟な接触圧力の設定(スプリング方式または空圧式による)が可能です。

CTH
